干货分享：弱电机监控安装房工程设计与安装(3)

等电位连接是将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来，并最后与等电位连接母排相连，其目的在于消除防雷空间内各金属部件及各（信息）系统相互间的电位差。

接地系统

接地是分流和泻放直击雷和雷电电磁干扰能量最有效的手段之一，也是电位均衡补偿系统基础。目的是使雷电流通过低阻抗接地系统向大地泄放，从而保护建筑物、人员和设备的安全。将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、等电位连接带、设备保护地、交直流工作地、屏蔽地、防雷地、防静电地等连接在一起形成的共用接地系统。

备注：根据国家气象局有关规定，防雷工程的设计和施工必须由持有相关资质的专业公司实施；防雷工程竣工后须报相关部门进行验收，合格后才能交付使用。

◆机房配电系统

机房负荷均需按照机房现场供电负荷单独设计。计算机机房负载分为主设备负载和辅助设备负载。

主设备负载指计计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，所以对电源的质量与可靠性的要求最高。这部分供配电系统称为"设备供配电系统"，应采用UPS不间断电源供电来保证供电的稳定性和可靠性，并可配相应的蓄电池以便在突然停电时能支持一定时间的电源供应。

辅助设备负载指专用精密空调系统、动力设备、照明设备、测试设备等，其供配电系统称为"辅助供配电系统"，其供电由市电直接供电。

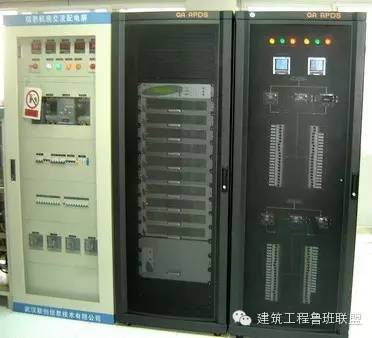

机房内的电气施工应选择优质阻燃聚氯乙烯绝缘电缆、敷设镀锌铁线槽和插座。配电线路安装过流、过载保护。插座应分为市电、UPS注明易区别的标志。机房往往采用机房专用配电柜来规范机房供配电系统，保证机房供配电系统的安全。

机房一般采用市电、发电机双回路供电，发电机作为主要的后备动力电源。

◆机房环境照明系统

◆空调与新风系统

机房精密空调系统的使用功能是为保证机房设备能够连续、稳定、可靠地运行，需要排出机房内设备及其它热源所散发的热量，维持机房恒温恒湿状态，并控制机房的空气含尘量。为此要求机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力。机房精密空调系统是保证良好机房环境的最重要设备，应采用恒温恒湿精密空调系统。

机房新风换气系统主要有两个作用：其一给机房提供足够的新鲜空气，为工作人员创造良好的工作环境；其二维持机房对外的正压差，避免灰尘进入，保证机房有更好的洁净度。

机房内的气流组织形式应结合计算机系统要求和建筑条件综合考虑。新排风系统的风管及风口位置应配合空调系统和室内结构来合理布局。其风量根据空调送风量大小和机房操作人员数量而定，一半取值为每人新风量为：50m3/h,新风换气系统可采用吊定式安装或柜式机组，通过风管进行新风与污风的双向独立循环。新风换气系统中应加装防火阀并能与消防系统联动，一但发生火灾事故，便能自动切断新风进风。如果机房是无人值守机房则没必要设置新风换气系统。

◆机房不间断供电电源系统

计算机场地电力系统的高可用性是建立在电力系统从高压、低压、UPS到插座这样一个完整的供配电系统基础上的。电力系统中每一个环节都具有可扩展性和可管理性；低压配电自动切换系统以及UPS冗余系统等，对于这些系统我们不仅要精心设计，还要精心施工和系统化测试。

选择UPS品牌故然重要，UPS系统电力配套安装服务更为重要。为UPS配套的供配电系统，空气开关配置的参数性能稳定，保护完整，过载短路熄弧分断能力强，以及浪涌电压吸收装置的选择安装部位等都要进行系统化的精心设计。UPS及电池设备的安装环境，楼板承重问题，UPS发热量及环境热负荷对空调机制冷量的配置等一系列的服务是精密机房系统解决方案的核心。由于对UPS系统设施进行了全方位的保护，不仅可使UPS系统工作稳定，而且还使UPS系统负载故障范围大大缩小，从而提高了UPS供配电系统的高可靠性。
