分享：弱电机房工综合布线程主要施工工艺及方法

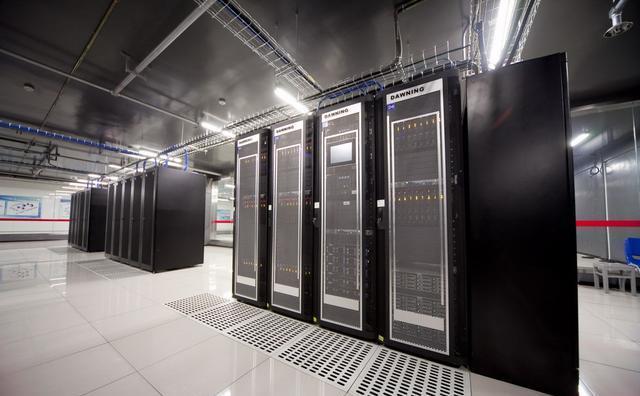

[快马导读]机房建设不仅包含机房中所涉及的各个专业，如机房装修、供配电、空调、综合布线、安全监控、设备监控与消防系统等……

1. 总施工工艺流程

施工技术、物资、人员准备

2. 机房内吊顶板施工方法

2.1 弹吊顶标高线及龙骨吊杆、灯具位置线。

2.2 固定龙骨吊杆、灯具吊杆及照明线管。

2.3 固定吊顶龙骨，安装上海“浦飞尔”条形铝合金吊顶板。

a) 配合监控和其它有关施工，在顶板上开洞安装备。

3. 墙面彩钢板施工工艺

机房墙（柱）面采用彩钢板做为装饰面层。

3.1 工艺流程：弹墙板安装位置 安装主龙骨 安装彩钢板

3.2 安装顶地龙骨。

3.3 安装彩钢板，调整垂直度及缝隙间距。

3.4 安装彩钢板，板缝扣条。

4 玻璃隔墙安装施工工艺

为体现机房场地高科技的含量和保证机房场地的通透性；主房内的隔断墙均采用12厚钢化玻璃隔墙；同时考虑到防火分区的需要；走廊玻璃隔断采用12厚单片铯钾防火玻璃。

4.1 施工准备：玻璃隔墙所用之玻璃品种和厚度按设计要求选用。

4.2 操作工艺

4.2.1 施工时，先按图纸尺寸在墙上弹出垂线，并在地面及顶棚上弹出隔墙的位置线。

4.2.2 根据已弹出的位置线，按照设计规定的做法；焊接型钢骨架。

4.2.3 做玻璃隔墙框架时，要将上下边框用角钢做V型支撑；牢固固定在顶板和地板上；不得晃动。

4.3 主控项目规定的做法；焊接型钢骨架

4.3.1 玻璃隔墙工程所用材料的品种、规格、性能。颜色应符合设计要求。玻璃板接缝要均匀。

4.3.2 玻璃板隔墙的安装必须牢固。玻璃板隔墙胶垫的安装应正确。

4.4 一般项目

4.4.1 玻璃隔墙表面应色泽一致、平整洁净、清晰美观。

4.4.2 玻璃隔墙接缝应横平竖直，玻璃应无裂痕、缺损和划痕。

4.4.3 玻璃板隔墙嵌缝及玻璃砖隔墙勾缝应密实平整、均匀顺直、深浅一致。

4.4.4 玻璃隔墙安装的允许偏差和检验方法应符合《建筑装饰装修工程施工质量验收规范》表7.5.10 的规定。

4.5 不锈钢饰面防火玻璃隔断

4.5.1 按施工平面图在地面上放出隔墙位置线，并用线锤将地面位置线返到顶上。

4.5.2 按施工平面图和现场实际尺寸，裁切钢质水平型材料与垂直形材料。

4.5.3 按施工图要求将型材用电焊机焊接成框架并固定。要求型材的垂直度、水平度和框架对角线，型材不平度和型材接缝间隙均要符合行业标准要求。

4.5.4 刷防锈漆两遍，晾干。

4.5.6 精确测量玻璃尺寸，安装钢化玻璃，铯钾玻璃。

4.5.7 打玻璃胶。

4.5.8 打胶要均匀，牢固可靠

5. 抗静电活动地板铺设施工工艺

主机房、小型机、网络机房、配电区采用美露活动地板。

5.1 施工工序：基层清理---弹支架定位线---测水平---固定支架底座---安装水平连杆---找平调平---铺设活动地板---地板清洁---踢脚板安装

5.2 施工工艺：

5.2.1 基层清理：厚基层地面或楼面要符合设计要求，且面层应平整，无明显凸凹不平，杂物、灰尘、清扫干净，做防尘处理。

5.2.2 弹水平线：按设计要求，在基层上弹出支架定位方格十字线，测量底座水平标高，将底座就位。同时在墙四周测好支架水平线，并弹出墨线

5.2.3 线槽安装配合：各定位线弹好后检查底座位置是否与线槽相冲突，遇到时可采取避让或搭接的方法进行处理。

5.2.4 安装支架：将底座摆平在支座点上，核对中心线后，安装钢支架，按支柱架顶面标高，拉纵横水平通线调整支柱活动杆顶面标高线，用水平尺校准支架托板。

5.2.5 安装水平连杆：支架调平后，将底板水平连杆放在两支座之间，在用平头螺钉与支座顶面固定。

5.2.6 安装地板：在组装好的横条框架上，放活动地板面板，并调整板块的缝隙，因活动地板或多或少存在着尺寸误差，应将尺寸准确的地板块放在室内中间的主要部位，而将尺寸误差较大的地板放在次要的墙边部位或设置在桌子柜子下面。

5.2.7 在机房地面粘贴30㎜厚聚苯乙烯板做保温层。

6. 玻化砖铺设施工工艺

钢瓶间为原有水泥地面，管理区、走廊、电梯厅铺“冠军”牌玻化砖满铺。

6.1 准备工作：在使用前对地砖进行挑选，如有裂缝、掉角、扭曲变形等不合格应予以是刎除。常用的工具如铁抹子、卷尺、水平尺、棉线、橡皮锤等应准备好放于施工部位。

6.2 操作工艺：
