干货分享：弱电机监控安装房工程设计与安装(2)

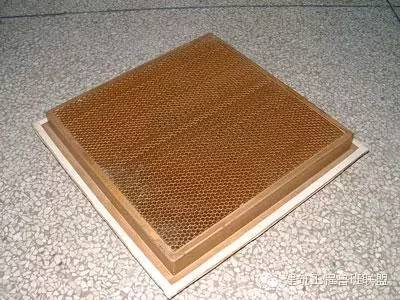

机房工程的技术施工中，机房地面工程是一个很重要的组成部分。机房地板一般采用抗静电活动地板。活动地板具有可拆卸的特点，因此，所有设备的导线电缆的连接、管道的连接及检修更换都很方便。活动地板下空间可作为静压送风风库，通过带气流分布风口的活动地板将机房空调送出的冷风送入室内及发热设备的机柜内，由于气流风口地板与一般活动地板可互换性，因此可自由的调节机房内气流的分布。活动地板下的地表面一般需进行防潮处理。若活动地板下空间作为机房空调送风风库，活动地板下地面还需做地台保温处理，保证在送冷风的过程中地表面不会因地面和冷风的温差而结露。

防静电地板敷设前期需要需要进行场地清理及找平工作，并按标准在地表面做多层多次处理方可进行下步施工。

◆机房屏蔽系统

计算机机房固态电磁屏蔽工程一般有三种形式：即焊接式电磁屏蔽壳体、装配式电磁屏蔽壳体和薄膜屏蔽，还有多层屏蔽体。

·焊接式电磁屏蔽壳体是按设计将预加工的单元金属板块在机房内焊接成整体，形成电磁屏蔽壳体。

·装配式电磁屏蔽壳体是预先将屏蔽壳体制成组件，在机房内进行组装成整体，形成电磁屏蔽壳体。

·薄膜屏蔽是一种金属膜附着在一支撑金属膜结构上，而不是靠金属膜本身之支撑力，以金属薄腊抵挡电磁场的干扰。

·多层屏蔽是将屏蔽面作成多层，表面与金属之间留很小的空间，而不是紧密的接触在一起，在很小的空间中充满空气或其它电介质，多层屏蔽能起到很好的屏蔽效果。

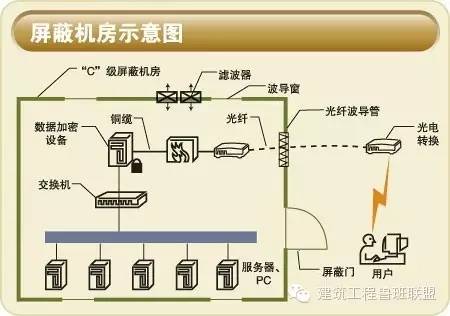

计算机机房的电磁屏蔽应根据机房内设备工作的性能和安全的要求来选择。一般有以下三种方法：屏蔽机房、屏蔽工作间、设备专项屏蔽。

屏蔽机房是为了保障国家和部门的政治、经济、军事上的安全，需要用屏蔽的手段来防止计算机泄密。屏蔽工作间是为了保密和防止减少电磁场的干扰，在局部范围内采取的屏蔽手段。设备专项屏蔽是为了保证电子仪器设备调试维修正确，需要在一个无电磁信号干扰的场合来进行，这种屏蔽专门为设备调试准备的屏蔽场所。

◆机房防雷系统

众所周知，雷电具有极大的破坏性。雷电灾害所涉及的范围几乎遍布各行各业。尤以大规模集成电路为核心组件的测量、监控、保护、通信、计算机网络等先进电子设备广泛运用的电力、航空、国防、通信、广电、金融、交通、石化、医疗以及其它现代生活的各个领域，这些电子设备普遍存在着对暂态过电压、过电流耐受能力较弱的缺点，暂态过电压很可能造成电子设备的损害或产生误操作。

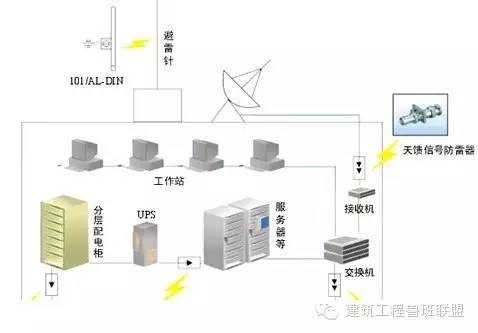

机房交流供电系统采用三相五线制供电方式。电力供电系统防雷设计的目标是确保机房设备和工作人员的安全，防止由于电力供电系统引入雷击。

机房的总电源取自大楼的总低压配电室。从交流供电线路进入总配电柜开始，到计算机机房设备电源入口端，电力供电系统自身应采取分级协调的防护措施，还应与信号系统的防雷、建筑物防雷、接地线路等协调配和。

防直击雷

现代防直击雷设施的主要构造是由接闪器（避雷针、避雷带、避雷线、避雷网、金属屋面等）、引下线（金属圆条、扁条、钢筋、金属柱等）和接地装置组成。

防感应雷

感应雷防护措施是限制、阻塞雷电脉冲沿电源线或数据、信号线进入设备，从而保护建筑物内各类电器设备的安全。内部防雷主要由浪涌保护器（SPD防雷器）、屏蔽系统、等电位连接系统、共用接地系统、合理布线系统等组成。安装防雷器是分流感应雷电流和限制浪涌过电压的有效措施，可分为电源防雷、信号防雷和天馈防雷。

屏蔽

屏蔽是防止任何形式电磁干扰的基本手段之一。就是用金属网、箔、壳或金属管等导体把需要保护的对象包围起来，使闪电的电磁脉冲波从空间入侵的通道全部截断。所有的屏蔽套、壳均要接地。屏蔽的目的，一是限制某一区域内部的电磁能量向外传播，二是防止或降低外界电磁辐射能量向被保护的空间传播。

等电位连接
