SSC模拟监控安装传输基本常识

发布时间:2016/09/12 点击量:
一、模拟监控安装连接示意图:
二、模拟监控视频信号传输

1、75Ω同轴电缆
SYV-75-3,传输距离100-200米
SYV-75-5,传输距离200-400米

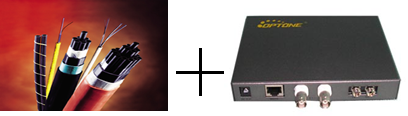

2、光纤
多模光纤、多模光端机,3000米
单模光纤、单模光端机,20公里以上

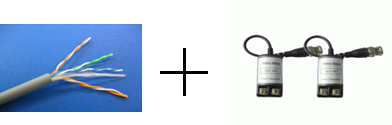

3、双绞线
双绞线,双绞线传输器
无源传输器配对,传输距离200-400米
无源、有源配对,传输距离600-1200米
有源传输器配对,传输距离1200-2400米


三、模拟监控摄像机供电
一般半球、枪机
标称:12V1A、12V2A供电,功耗10-20W
实际:9V-12V、1-2A
12V2A电源 就插入220V市电
20米以内采用RVV 2*0.5电线电缆
50米以内采用RVV 2*1.0电线电缆
220V市电需采用BVVB 2*1.0、1.5、2.5、4...电线电缆布设
绝缘、阻燃,防水、耐磨、防咬--漏电
强电不能与弱电走同一管道布设,平行间隔500mm以上

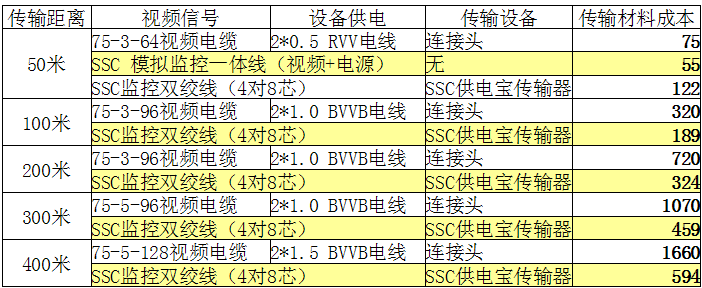

四、模拟监控传输方式对比表
