不同居室有线网络及无线网络布线方案（图文）(2)

　　由于三居室的客厅通常比较大，所以可考虑在两侧的墙壁上分别安装一个信息点，均位于距窗口1m～1.5m的隐蔽位置，便于同时接入计算机。综合布线的要求与两居室完全相同。

　　复式家居布线

　　楼上主卧室和辅卧室的设计，以及小区宽带链路，与两居室相同，故不复赘述。一楼大厅内的两侧墙壁上分别安装一个信息点，均位于距窗口1m～1.5m的隐蔽位置，便于同时接入计算机或无线AP，在楼板和墙壁上打洞并穿入PVC管，实现双绞线在楼层间居室间的穿越。建议将集线设备安装在一层楼梯背面，既便于维护，又不影响美观。

　　如果小区宽带允许每个家庭有多个用户接入，且采用DHCP动态分配IP地址，那么只需使用一条交叉线将集线器与小区提供的信息插座连接即可。如果小区未提供DHCP服务，则需为每台计算机都设置IP地址。如果小区只为每个家庭分配一个IP地址，并通过MAC地址方式限制接入数量，那么就必须采用宽带路由器或代理服务器。采用宽带路由器方式时，使用一条交叉双绞线连接路由器的WLAN口和小区的信息插座，再使用另外一交叉线，连接路由器的LAN口和家庭集线设备。采用代理服务器方式时，如果使用Windows的ICS，则需两块网卡，一块网卡连接小区.一块网卡连接家庭网络。

　　无线网络方案

　　选择无线AP的位置

　　对于无线网络而言，无线AP的放置位置非常重要。由于无线AP的覆盖范围非常有限，而且随着距离的延长，无线信号将越来越弱，抗干扰能力越来越差，无线传输速率也越来越低。因此，选择一个好的放置位置，不仅可以保证无线网络能覆盖到每个角落，而且可以确保得到较高的传输速率。

　　在选择无线AP访问位置时，应当注意以下几个方面的问题。

　　第一，放置在高处。无线信号是沿直线传播的，每遇到一次障碍物，无线信号就会衰减一次。无线AP放置的位置越高，被阻挡的可能性和次数也就越小，也就越能保证信号的强度。如果客厅内吊顶为中空造型，可以将无线AP隐藏于其中，既美观，又保证了AP相应的高度。

　　第二，放置在中心。无线信号的覆盖范围是一个圆形区域，因此，只有将无线AP放置在中心位置，才能保证所有居室和客厅都处于覆盖区域内。

　　第三，穿越最少的墙体。实验表明，穿越两次砖墙，信号强度将会减弱20%，但仍然能保证原有的传输速率；但如果穿越三次墙体，信号强度将会减弱50%～60%，传输速率也会降低至原有速率的30%～40%。

　　第四，位置隐蔽。无线AP配置安装完成之后，即可在远程以软件方式进行管理。因此，为了美观起见，可以将无线AP置于较为隐蔽之处。

　　第五，干燥通风。作为电子产品，无线AP应当避免日晒、烘烤、雨淋和潮湿，因此可将其放置于干燥通风处，便于散热，保证正常工作。

　　第六，独立电源。无线AP应当与计算机使用同一电源，而避免与空调、冰箱、洗衣机等电器使用同一电路，保证不受脉冲电流干扰和影响。

　　无线AP居室设计方案

　　按照居室来分，大致有以下几种方案。

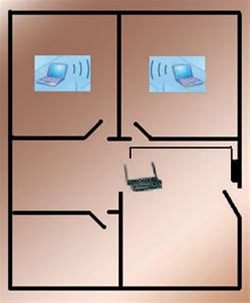

　　两居室

　　由于无线AP在封闭的环境内有效传输距离可达30m～50m，因此，即使有砖墙的阻挡，在两居室内只使用一个无线AP也已经绰绰有余。如果客厅内吊顶为中空设计，可以将无线AP隐藏于其中，既美观，又保证了AP相应的高度。也可以将无线AP置于靠近卧室一端，或者隐藏于客厅内的茶几或电视柜中。
